Projeto semáforo de Led - TESTADO

Aqui está um circuito inteligente usando dois 555 para produzir um conjunto de semáforos para um layout modelo.

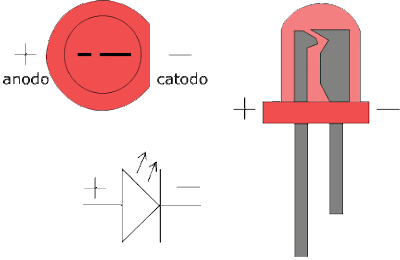

A animação mostra a seqüência de iluminação e isso segue o padrão australiano. O LED vermelho tem um período de desligamento igual e quando está desligado, o primeiro 555 entrega energia para o segundo 555. Isso ilumina o LED verde e, em seguida, o segundo 555 muda de estado para desligar o LED verde e ligar o LED laranja por um curto período de tempo antes do primeiro 555 mudar de estado para desligar o segundo 555 e ligar o LED vermelho. É necessária uma tensão de alimentação de 9v a 12v porque o segundo 555 recebe um fornecimento de cerca de 2v menos do que o trilho. Este circuito também mostra como conectar LEDs de alta e baixa a 555 e também desligar o 555, controlando o fornecimento para o pino 8. A conexão dos LEDs alto e baixo ao pino 3 não funcionará e, como o pino 7 está em fase com o pino 3 , pode ser usado com vantagem neste design.

*Clique na Imagem para ampliar

Capacitores Eletrolíticos são todos 16v ou 25v
